Видимый диапазон
Используется для цветной детализации, распознавания объектов и совместной работы с оптическим zoom. Модули Savgood доступны с разрешением 2–8 Мп, глобальным затвором, OIS и цифровыми интерфейсами.
Главная / Оборудование для организаций / Технологии Savgood
Savgood · Full Spectrum Solution · 2026 Q4
Видимые, SWIR, MWIR и LWIR модули камер Savgood
Наглядное руководство по спектральным диапазонам, принципам формирования изображения и выбору модулей для охраны периметра, промышленного контроля, пожарного мониторинга и дальнего наблюдения.

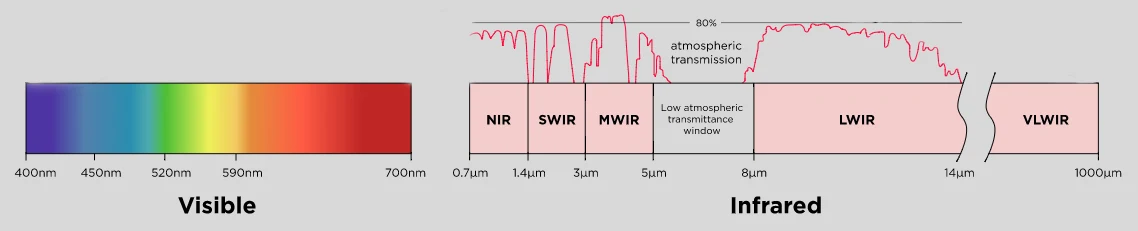

Как читать полный спектр
SWIR, 0,9–1,7 мкм
Коротковолновый ИК-диапазон работает с отражённым излучением. Он помогает различать материалы и повышать контраст в дымке; для модулей Q4 указан сенсор Sony IMX990 с пикселем 5 мкм.
MWIR, 3–5 мкм
Средневолновый диапазон применяют в дальнем наблюдении и специализированных системах. В линейке используются охлаждаемые детекторы и моторизованная оптика.
LWIR, 8–14 мкм

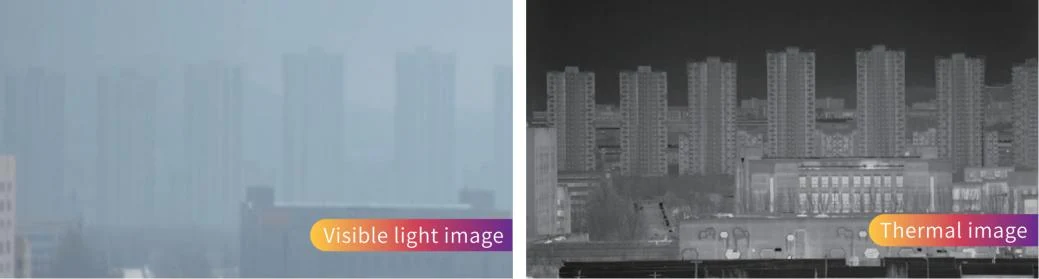

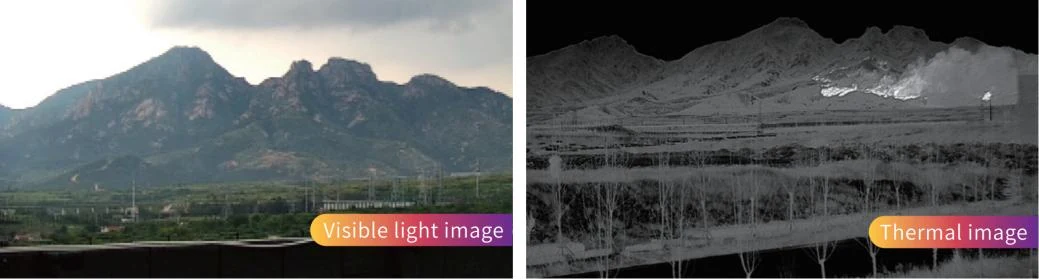

Длинноволновый диапазон регистрирует тепловое излучение. Он подходит для обнаружения в темноте, температурного контроля, поиска возгораний и работы в сложной погоде.
Visible Highlight Features: возможности видимых zoom-модулей
Этот раздел объясняет технологии из каталога Savgood на понятных примерах. Конкретное разрешение, кратность zoom, интерфейсы и аналитика проверяются по спецификации выбранного MPN.
Оптика и формирование изображения
- сенсоры Sony Starvis и Starvis 2 CMOS;
- до 4K/8 Мп и Full HD с высокой частотой кадров;
- оптическая и электронная стабилизация, а также глобальный затвор в отдельных моделях;
- дальнобойный оптический zoom, включая исполнения до 85×.
Интеграция и видеоаналитика
- протоколы Sony VISCA и Pelco D;
- Network/IP, MIPI, LVDS, HD-SDI, HDMI, USB и CVBS — в зависимости от модели;
- AI ISP для сцен с низкой освещённостью;

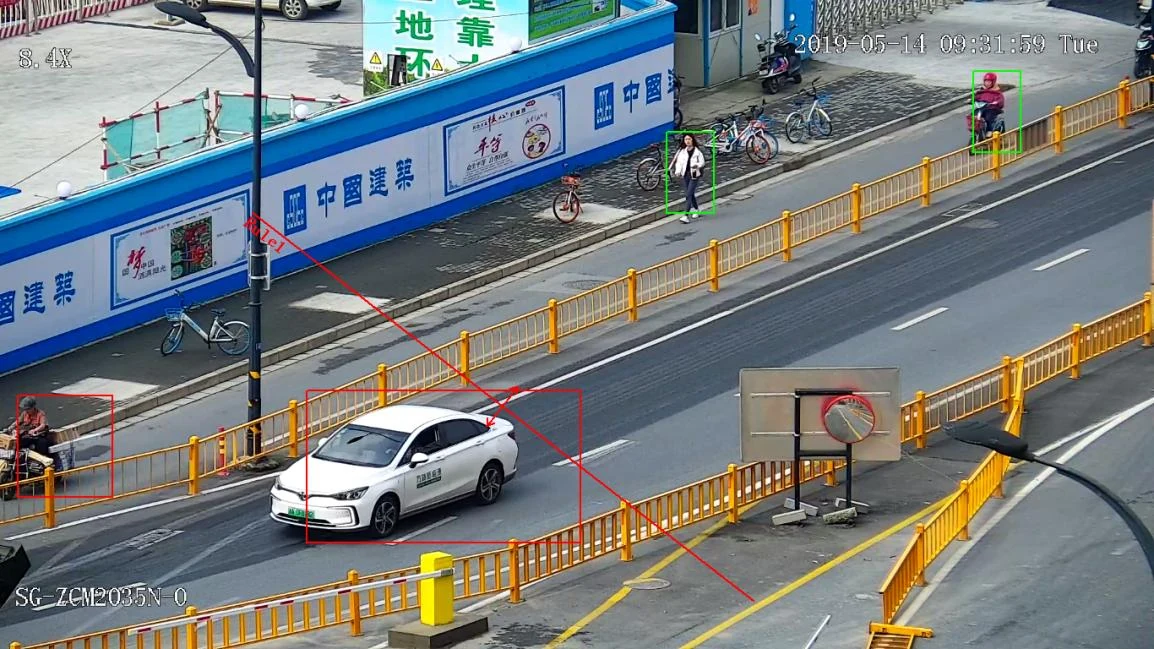

- IVS-правила: пересечение линии, вторжение, оставленный объект, парковка, скопление людей и другие события.
Для проектной спецификации. Сообщите требуемую дальность, размер цели, освещённость, интерфейс и перечень IVS-событий. Инженер проверит функции по datasheet конкретного модуля до выставления КП.
SWIR Highlight Features
- сенсор Sony IMX990, разрешение 1280×1024 и пиксель 5 мкм;
- спектральная чувствительность до 1700 нм;
- фиксированные и zoom-объективы, сетевой выход и MIPI/SDI;
- электронная стабилизация, defog, IVS и интеграция по ONVIF/SDK.

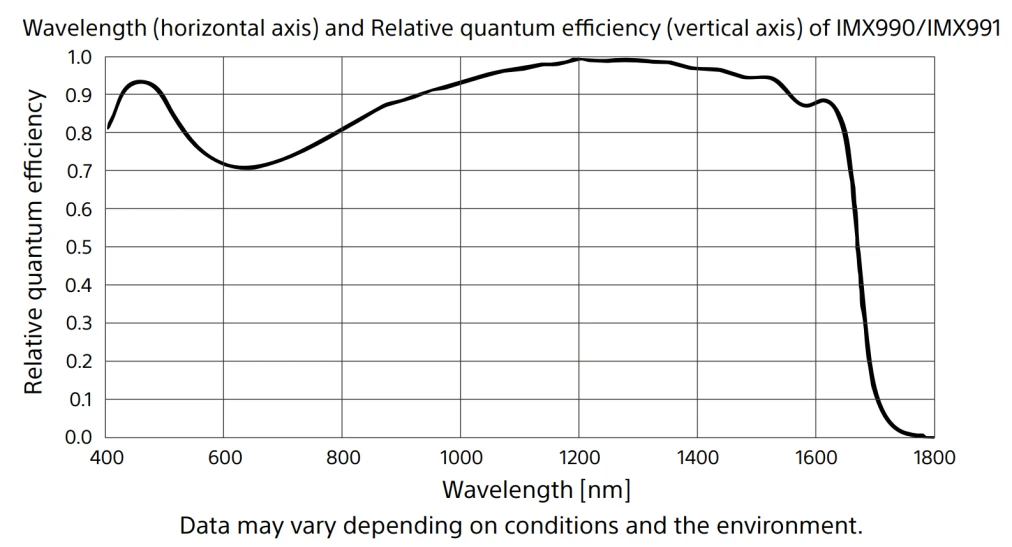

График показывает относительную квантовую эффективность сенсора в зависимости от длины волны. Фактический результат зависит от объектива, освещения, атмосферы и обработки изображения.
Что видно в SWIR, но теряется в обычном изображении
Возможности LWIR
Изображения демонстрируют принцип работы. Дальность и точность измерений подтверждаются для конкретной модели, объектива, цели и условий эксплуатации.
Новые модели Savgood Q4 2026
| Модель | Класс | Ключевой параметр | Применение |
|---|---|---|---|
| SG-ZCM8050NMK-O | 8 Мп zoom-модуль | 50x, OIS, NDAA | дальнее цветное наблюдение |
| SG-ZCM4050NMK-O | 4 Мп zoom-модуль | 50x, OIS, NDAA | PTZ и OEM-системы |
| SG-ZCM3037NMI-OG | 3 Мп zoom-модуль | 37x, глобальный затвор | быстрые объекты |
| SG-TCM12N2-M23230A-H | LWIR 1280×1024 | 23–230 мм | дальнее тепловизионное наблюдение |
| SG-TCM06N2-M23230A-H | LWIR 640×512 | 23–230 мм | охранные и промышленные системы |
| SG-PTZ2044NIO-6T55 | двухспектральная PTZ | 2 Мп + LWIR 640×512 | круглосуточный периметр |
| SG-LIM5K-808(940) | лазерный осветитель | до 5 км | дальние PTZ-комплексы |
| SG-TB02-MJ | интерфейсная плата | MIPI для Jetson Orin Nano | встраиваемая аналитика |
Как подобрать решение
- Опишите цель: обнаружение, распознавание, измерение температуры или анализ материала.
- Укажите дальность и размер цели: эти данные определяют разрешение и фокусное расстояние.
- Выберите каналы: видимый, SWIR, MWIR, LWIR либо двухспектральная система.
- Согласуйте интерфейсы: Network, MIPI, LVDS, SDI, CVBS, ONVIF/SDK и протокол управления.
- Проверьте механику: габариты, массу, питание, температурный диапазон и защиту корпуса.
Вопросы о технологиях Savgood
Чем SWIR отличается от обычной видимой камеры?
SWIR регистрирует коротковолновое инфракрасное излучение. Такой канал может лучше выявлять различия материалов и сохранять информативность в дымке, когда видимый канал теряет контраст.
Можно ли одной камерой перекрыть видимый, SWIR и LWIR диапазоны?
Обычно применяют многоканальную систему из согласованных модулей. Конкретный состав зависит от дальности, требуемой детализации, условий среды и интерфейсов интеграции.
Для чего применяется LWIR?
LWIR фиксирует собственное тепловое излучение объектов и используется для обнаружения людей и техники, контроля температуры, пожарного мониторинга и круглосуточного наблюдения.
Что означают DORI и дальность обнаружения?
DORI разделяет задачи обнаружения, наблюдения, распознавания и идентификации. Реальная дальность зависит от размера цели, атмосферы, оптики, контраста и алгоритмов обработки.
Как выбрать фокусное расстояние?
Для широкого обзора выбирают короткий фокус, для дальней идентификации — длиннофокусный или моторизованный zoom-объектив. Для проекта желательно указать размер цели и требуемую дальность.
Можно ли подключить модуль к NVIDIA Jetson?
Для ряда MIPI-модулей предусмотрена интерфейсная плата SG-TB02-MJ с преобразованием 30PIN MIPI в 22PIN MIPI для Jetson Orin Nano. Совместимость конкретной конфигурации проверяется до поставки.
Как получить цену и срок поставки?
Отправьте MPN, количество, требования к объективу и интерфейсам через форму запроса КП. Менеджер подтвердит исполнение, цену, срок и комплект поставки.
